Was ist der Unterschied zwischen Schmiernippel H1, H2 und H3?

Alle DIN 71412 R1/8". Winkel: H1 = 0° gerade, H2 = 45°, H3 = 90°. H1 Standard, H2/H3 für schwer zugängliche Schmierstellen mit schräger oder seitlicher Anfahrt.

Was ist der Unterschied zwischen Kunststoff und Sicherheits-Gummipanzerschlauch?

PH-30 Kunststoff: leichter Einsatz, niedrige Drücke. RH Sicherheits-Gummi: Stahlgeflecht-Einlagen, 1.650 bar Berstdruck, bei Bruch kein Wegschlagen. Ab 100 bar grundsätzlich RH verwenden.

Was ist eine Schiebekupplung?

Mundstück für Flachschmiernippel (kein Kegelkopf). Wird seitlich auf den Flachkopf aufgeschoben. SK-10 (10mm) und SK-22 (22mm) für verschiedene Nippelgrößen. Häufig an Landmaschinen, Baumaschinen, älteren Industrieanlagen.

Was ist ein Fettzähler?

Misst abgegebene Fettmenge in Gramm oder cm³. Durchflussanzeiger (74,50€): nur ob Fett fließt. DIGMET E35 (294,50€): kumulativ. PIUSI K200 (357€)/Greaster (514€): Gramm/kg kalibrierbar. Für Wartungsdokumentation und definierte Fettmengen-Vorgaben.

Kategorie · Zubehör für Schmiersysteme – Nippel, Schläuche, Mundstücke & Messtechnik

Schmiersystem-Zubehör Nippel, Mundstücke, Schläuche, Adapter & Fettzähler

Vollständiges Zubehörsortiment für Fettpressen und Schmiersysteme – Schmiernippel DIN 71412, 4-Backen-Greifmundstücke, Sicherheitsmundstücke, Düsenrohre, Hochdruck-Gummipanzerschläuche (300mm bis 10m), ZSA-Kupplungen, Lube-Shuttle®-Adapter, Fettfolgekolben und präzise Fettzähler DIGMET / PIUSI. Über 120 Artikel.

✅ Schmiernippel DIN 71412 H1/H2/H3 ✅ 4-Backen · Sicherheitsmundstücke · Düsenrohre ✅ Schläuche 300mm bis 10m ✅ Fettzähler · ZSA-Kupplungen · Lube-Shuttle®

Direkt zu: Schmiernippel Mundstücke & Düsenrohre Hochdruckschläuche Adapter & Kupplungen Fettzähler & Messung Diverses FAQ

Schmiernippel & Mundstücke

Hydraulik-Kegel-Schmiernippel H1/H2/H3 nach DIN 71412 (ab 0,42 €), Schutzkappen, Sortimentskästen mit 110–475 Stk. 4-Backen-Greifmundstücke (3,53 €), Nadelspitz-, Präzisions- und Sicherheitsmundstücke Safelock, safeLOCK-L und Quick-Fix (39–74 €). Hochdruckabschmierpistole standard/deluxe (83,50–268 €).

Düsenrohre & Winkeladapter

Düsenrohre 150mm gerade und gebogen – mit 4-Backen-Mundstück, Spitzmundstück oder Schnellwechselkupplung (3,81–32 €). Winkeladapter eco und deluxe mit Drehgelenk (6,31–12 €). Spezial-Düsenrohr F4020 für Kardanwellen. Drehgelenke linear und mehrachsig für schwer zugängliche Nippel.

Hochdruckschläuche

Kunststoff-Panzerschlauch PH-30 (300mm, 7,80 €), Sicherheits-Gummipanzerschläuche RH-30C/RH-50 (300/500mm, 13,50–15 €) bis zu langen Schläuchen RH-100 (1m, 83 €), RH-350 (3,5m, 134 €), RH-650 (6,5m, 265 €) und RH-1000 (10m, 384 €). Doppelschlauch für LubeJet (266 €).

Fettzähler & Messtechnik

Durchflussanzeiger M10×1/R1/8" (74,50 €), DIGMET E35 Einbauzähler (294,50 €), DIGMET E5 Fettzähler (468,50–575 €), PIUSI K200 Grammzähler kalibrierbar (357 €) und PIUSI Greaster Grammzählerpistole (514 €) für die präzise Fettmengen-Erfassung in industriellen Schmiersystemen.

MATO innesto scorrevole per nipples di lubrificazione piatti SK-10M10 (M10x1 / 10 mm)

MATO Schiebekupplung für Flachschmiernippel SK-10M10 (M10x1 / 10 mm)

Gewindegröße: M10x1
Nippeldurchmesser: 10 mm

Lieferzeit: 2-5 Tage

7,37 €*

6,19 € ohne MwSt.

Nippo doppio R1/2" - R1/2" esterno MATO, verbindungsstück, Gewindeanschluss, Druckmuffe, Metall, Dichtung

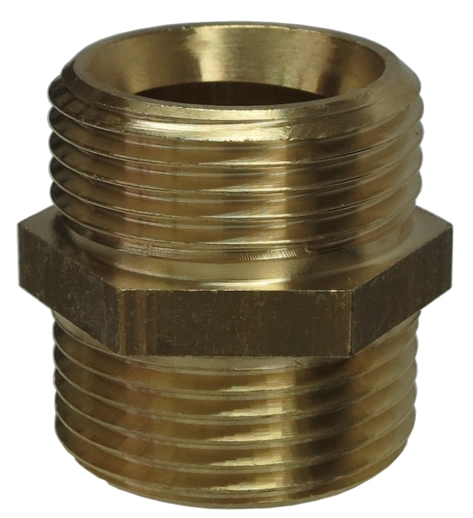

Doppelnippel R1/2" - R1/2" außen MATO

Messing Doppelnippel
R1/2" - R1/2" außen
Mit beidseitigem Innenkonus

Lieferzeit: 1-3 Tage

7,62 €*

6,40 € ohne MwSt.

Tubo flessibile rinforzato ad alta pressione in plastica da 300 mm PH-30

300mm Kunststoff-Hochdruck-Panzerschlauch PH-30

Material: Kunststoff (mehrschichtig)
Länge: 300mm
Gewindeanschluss: M10x1
Berstdruck: 1.000 bar

Lieferzeit: 1-3 Tage

7,80 €*

6,55 € ohne MwSt.

Drehgelenk linear R1/8" MATO

Anschlussmaß: R1/8"
Produktart: lineares Drehgelenk
Hersteller: Mato

Lieferzeit: 2-5 Tage

8,09 €*

6,80 € ohne MwSt.

Set da 4 fascette per tubi per impianti di soluzione di urea AdBlue®

4-teiliges Schlauchschellen-Set für AdBlue® Harnstofflösung Anlagen

Anzahl der Teile: 4
Befestigung des EPDM-Schlauches an Schlauchtüllen der AdBlue®-Anlagen
Material: Hochbelastbares Stahl für optimale Stabilität und Langlebigkeit

Lieferzeit: 1-3 Tage

8,09 €*

6,80 € ohne MwSt.

Tubo a ugello dritto, con testa di presa idraulica a quattro ganasce, R1/8"

Düsenrohr gerade, mit 4-Backen-Hydraulik-Greifmundstück, R1/8"

Gewindegröße: R1/8"
Mit 4-Backen-Hydraulik-Greifmundstück
Gerade Ausführung

Lieferzeit: 2-5 Tage

8,09 €*

6,80 € ohne MwSt.

Drehgelenk linear M10x1 MATO

Lineares Drehgelenk
Gewinde: M10x1
Vollständige 360-Grad-Drehung möglich
Material: Hochwertige Metalllegierung

Lieferzeit: 1-3 Tage

8,09 €*

6,80 € ohne MwSt.

Nippo doppio in ottone con cono interno da un lato, Rp1/4" esterno, MATO

Doppelnippel aus Messing mit einseitigem Innenkronus R3/8" x R1/2" außen MATO

Doppelnippel
Anschlussart: einseitiger Innenkronus R3/8" x R1/2" außen

Lieferzeit: 1-3 Tage

11,50 €*

9,66 € ohne MwSt.

MATO giunto scorrevole per nipelli di lubrificazione piatti SK-22M10 (M10x1 / 22 mm)

MATO Schiebekupplung für Flachschmiernippel SK-22M10 (M10x1 / 22 mm)

Gewinde: M10x1
Länge: 22 mm
Anwendung: Flachschmiernippel

Lieferzeit: 1-3 Tage

12,00 €*

10,08 € ohne MwSt.

Adattatore angolare deluxe con giunto lineare per mandrino idraulico a 4 ganasce M10x1

Winkeladapter deluxe mit Linear Drehgelenk für 4-Backen-Hydraulik-Greifmundstück M10x1

Gewinde: M10x1
Für 4-Backen-Hydraulik-Greifmundstück

Lieferzeit: 1-3 Tage

12,00 €*

10,08 € ohne MwSt.

Adattatore angolare deluxe con giunto lineare per testa di presa idraulica a 4 ganasce R1/8"

Winkeladapter deluxe mit Linear Drehgelenk für 4-Backen-Hydraulik-Greifmundstück R1/8"

Gewinde: R1/8"
Für 4-Backen-Hydraulik-Greifmundstück

Lieferzeit: 2-5 Tage

12,00 €*

10,08 € ohne MwSt.

Doppelnippel R1/2" - R3/4" außen MATO

Doppelnippel: R1/2" - R3/4" außen
Verschraubung: Außengewinde

Lieferzeit: 2-5 Tage

13,00 €*

10,92 € ohne MwSt.

Tubo in gomma armato per la sicurezza. PZ 300/M HV Samoa-Hallbauer

Sicherheits Gummipanzerschlauch. PZ 300/M HV Samoa-Hallbauer

Ohne Mundstück
Länge: 300 mm
Anschlussgewinde: M 10 x 1
Berstdruck: 1.600 bar

Lieferzeit: 2-5 Tage

13,50 €*

11,34 € ohne MwSt.

Nippo doppio R3/4" x R3/4" con filetatura esterna, adatto per DP-60 MATO

Doppelnippel R3/4" X R3/4" AUSSEN geeignet für DP-60 MATO

Doppelnippel R3/4" X R3/4" AUSSEN
Geeignet für DP-60 Geräte

Lieferzeit: 2-5 Tage

14,00 €*

11,76 € ohne MwSt.

Tubo in gomma rinforzato di sicurezza RH-50, 500 mm

300mm Sicherheits-Gummipanzerschlauch RH-30C

Länge: 300mm
Durchmesser: 13mm
Material: Gummi, mit Stahlgeflechteinlagen
Berstdruck: 1.650 bar

Lieferzeit: 1-3 Tage

14,34 €*

12,05 € ohne MwSt.

5 pezzi. Testa di presa idraulica a quattro ganas M10x1

5 Stk. 4-Backen-Hydraulik-Greifmundstück M10x1 Hydraulikgreifmundstück

Anschlussgewinde: M10x1
Betriebsdruck: max.15 bar
Lieferumfang: 5 Stück

Lieferzeit: 1-3 Tage

15,00 €*

12,61 € ohne MwSt.

500mm Sicherheits-Gummipanzerschlauch RH-50

Länge: 500 mm
Berstdruck: 1.650 bar
Innendurchmesser: 13 mm
Konstruktion: Stahlgeflechteinlagen für höchste Stabilität
Anschluss: 4-Backen-Hydraulik-Greifmundstück

Lieferzeit: 1-3 Tage

15,00 €*

12,61 € ohne MwSt.

Adattatore per cartucce Lube-Shuttle - KAJO su 1" Lube-Shuttle

Lube-Shuttle Kartuschen Adapter - KAJO auf 1" Lube-Shuttle

Kartuschen-Adapter
Markenkompatibilität: KAJO
Zielgerät: 1" Lube-Shuttle
Einsatzbereich: Zum Umrüsten und Aufnahme von System-Kartuschen

Lieferzeit: 1-3 Tage

15,00 €*

12,61 € ohne MwSt.

Tubo dell'ugello F14 con raccordo rapido e punta di spruzzo universale

Düsenrohr F14 mit Schnellwechselkupplung und Universal-Mundstück

Düsenrohr F14
Schnellwechselkupplung und Universal-Mundstück
Kompatibilität: Sicherheits-Hydraulik-Greifmundstück safeLOCK, 4-Backen-Hydraulik-Greifmundstück
Möglichkeiten der Befestigung: mittels Schmiernippel, Schiebehülse

Lieferzeit: 1-3 Tage

16,00 €*

13,45 € ohne MwSt.

Nipelli doppi in ottone con cono interno unilaterale, R1" x R1" esterno MATO

Doppelnippel aus Messing mit einseitigem Innnkronus R1" x R1" außen MATO

Material: Messing
Größe: R1" x R1" außen
Typ: Doppelnippel
Innnkronus: Einseitig
Marke: MATO

Lieferzeit: 2-5 Tage

16,00 €*

13,45 € ohne MwSt.

Tubo di ugello F12 con raccordo rapido e punta affusolata MATO

Düsenrohr F12 mit Schnellwechselkupplung und Spitzmundstück MATO

Düsenrohr F12
Schnellwechselkupplung und Spitzmundstück
Verwendung: Ankopplung an Sicherheits-Hydraulik-Greifmundstück safeLOCK oder 4-Backen-Hydraulik-Greifmundstück

Lieferzeit: 2-5 Tage

16,00 €*

13,45 € ohne MwSt.

Adattatore per cartucce Lube-Shuttle - LINCOLN/SKF su 1" Lube-Shuttle

Lube-Shuttle Kartuschen Adapter - LINCOLN/SKF auf 1" Lube-Shuttle

Zum Umrüsten vonSystem-Kartusche
Kompatibilität: LINCOLN/SKF
Zielgerät: 1" Lube-Shuttle

Lieferzeit: 1-3 Tage

16,50 €*

13,87 € ohne MwSt.

Doppelnippel aus Messing mit einseitigem Innenkronus R1" x R 1/4" außen MATO

Gewindeart: einseitigem Innenkronus
Gewindegröße: R1" innen x R 1/4" außen

Lieferzeit: 2-5 Tage

17,00 €*

14,29 € ohne MwSt.

MATO cavo di alimentazione 12/24 V per caricatore multiplo

MATO 12/24 Volt Anschlusskabel für Multi Ladegerät

mit Kinkenstecker
passend für Multi-Ladegerät Accu Greaser 18 V
inkl. Normstecker für Zigarettenanzünder-Buchse

Lieferzeit: 2-5 Tage

17,50 €*

14,71 € ohne MwSt.

Das richtige Schmiersystem-Zubehör für Ihre Anlage

🔩

Welcher Schmiernippel – H1, H2 oder H3?

H1 (gerade, DIN 71412A): Standard, senkrecht einschraubbar. H2 (45°, DIN 71412B): für schräg zugängliche Stellen. H3 (90°, DIN 71412C): seitlicher Zugang. Alle R1/8"-Gewinde, verzinkt. Einzeln (ab 0,42 €) oder Sortimentskasten 110–475 Stk.

🔐

Sicherheitsmundstücke – wann nötig?

Standard-4-Backen-Mundstücke können unter Hochdruck abrutschen. Safelock (39 €), safeLOCK-L (49 €) und Quick-Fix (49 €) verriegeln mechanisch. Empfehlenswert für Hochdruckschmierung und Einsatz über Kopf.

〰️

Schlauchlänge nach Einsatz

300mm: kompaktes Arbeiten. 500mm: Werkstatt-Standard. 1–3,5m: Stationäranlagen/LKW. 6,5–10m: Hochdruck-Abschmierstationen. Ab 100 bar immer Sicherheits-Gummipanzerschlauch RH verwenden – nie Kunststoffschlauch.

🔗

ZSA-Kupplungen für Zentralschmieranlagen

ZSA-Stecker R1/4" ISO 7241B DN6 (30,50 €) und ZSA-Hydraulikkupplung (73,50 €) – normierte Schnellkupplungen für Zentralschmieranlagen. Druckdichtes werkzeugloses Verbinden mit automatischem Schließen beim Trennen.

📊

Fettzähler – Dosierung und Dokumentation

Durchflussanzeiger (74,50 €): zeigt ob Fett fließt. DIGMET E35 (294,50 €): elektronischer Einbauzähler. PIUSI K200 (357 €): kalibrierter Grammzähler. PIUSI Greaster (514 €): Grammzählerpistole. Für Wartungsdokumentation und präzise Fettmengen-Vorgaben.

🔌

Lube-Shuttle Adapter und Zubehör

Refill-Adapter Set (30 €), KAJO-/LINZER-Adapter (15 €) zum Befüllen aus verschiedenen Gebinden. Sprühlanzen-Set LubeJet-eco (334 €) für Sprühschmierung. Dispenser Lube-Shot 400 für saubere Einzelportion-Abgabe.

Häufige Fragen zum Schmiersystem-Zubehör

Alle drei nach DIN 71412 mit R1/8"-Gewinde. Unterschied: Winkel. H1 (0° gerade): Presse direkt senkrecht. H2 (45°): schräg zugängliche Stellen. H3 (90°): seitlicher Zugang. Standard: H1 als Regel, H2/H3 für schwer zugängliche Schmierstellen.

PH-30 Kunststoff (7,80 €): leichter Einsatz, niedrige Drücke. RH Sicherheits-Gummi: Stahlgeflecht-Einlagen, bei Bruch bleibt Ummantelung intakt – kein unkontrolliertes Wegschlagen. RH-30C: 1.650 bar Berstdruck. Ab 100 bar grundsätzlich Sicherheits-Gummipanzerschlauch verwenden.

Normierte Schnellkupplung ISO 7241B DN6 / R1/4" für Zentralschmieranlagen. Druckdichtes werkzeugloses Verbinden ohne Fettverlust – interne Ventile schließen beim Trennen automatisch. Standard-Schnittstelle zwischen Schmierstoffbehälter, Füllgeräten und der Versorgungsleitung der ZSA.

Düsenrohr (150mm gerade/gebogen) verlängert den Weg zwischen Presse und Nippel. Mit 4-Backen: rastet automatisch ein. Mit Schnellwechselkupplung: Mundstück schnell wechseln (Spitz zu 4-Backen, zwischen Schiebekupplungsgrößen SK10/16/22). Bei häufigem Nippeltyp-Wechsel sehr zeitsparend.

Eine Schiebekupplung (SK-10M10, SK-22M10) ist ein spezielles Mundstück für Flachschmiernippel – im Gegensatz zu Kegel-Schmiernippeln (DIN 71412) haben Flachschmiernippel einen flachen, zylindrischen Kopf. Die Schiebekupplung wird auf den Flachkopf aufgeschoben und dichtet seitlich ab. Flachschmiernippel finden sich häufig an landwirtschaftlichen Maschinen, Baumaschinen und älteren Industrieanlagen. SK-10 (10mm Kopfbreite) und SK-22 (22mm) für verschiedene Flachschmiernippel-Größen.

Ein Fettzähler misst die abgegebene Fettmenge präzise in Gramm oder Kubikzentimetern. Sinnvoll für: Wartungsdokumentation (Nachweis der korrekten Schmierung), definierte Fettmengen-Vorgaben nach Hersteller-Wartungsplan, Kostenkontrolle bei hohem Fettverbrauch und für die Zertifizierung von Wartungsleistungen. Der Durchflussanzeiger (74,50 €) zeigt nur an ob Fett fließt. Der DIGMET E35 (294,50 €) zählt kumulativ. PIUSI K200 (357 €) und PIUSI Greaster (514 €) messen direkt in Gramm/kg mit Kalibriermöglichkeit.

Das passende Zubehör für Ihr Schmiersystem

Unser Fachteam berät Sie kostenlos – zu Nippeltypen, Schlauchauswahl, Kupplungen und Messtechnik für Ihre Schmiertechnik-Infrastruktur.
