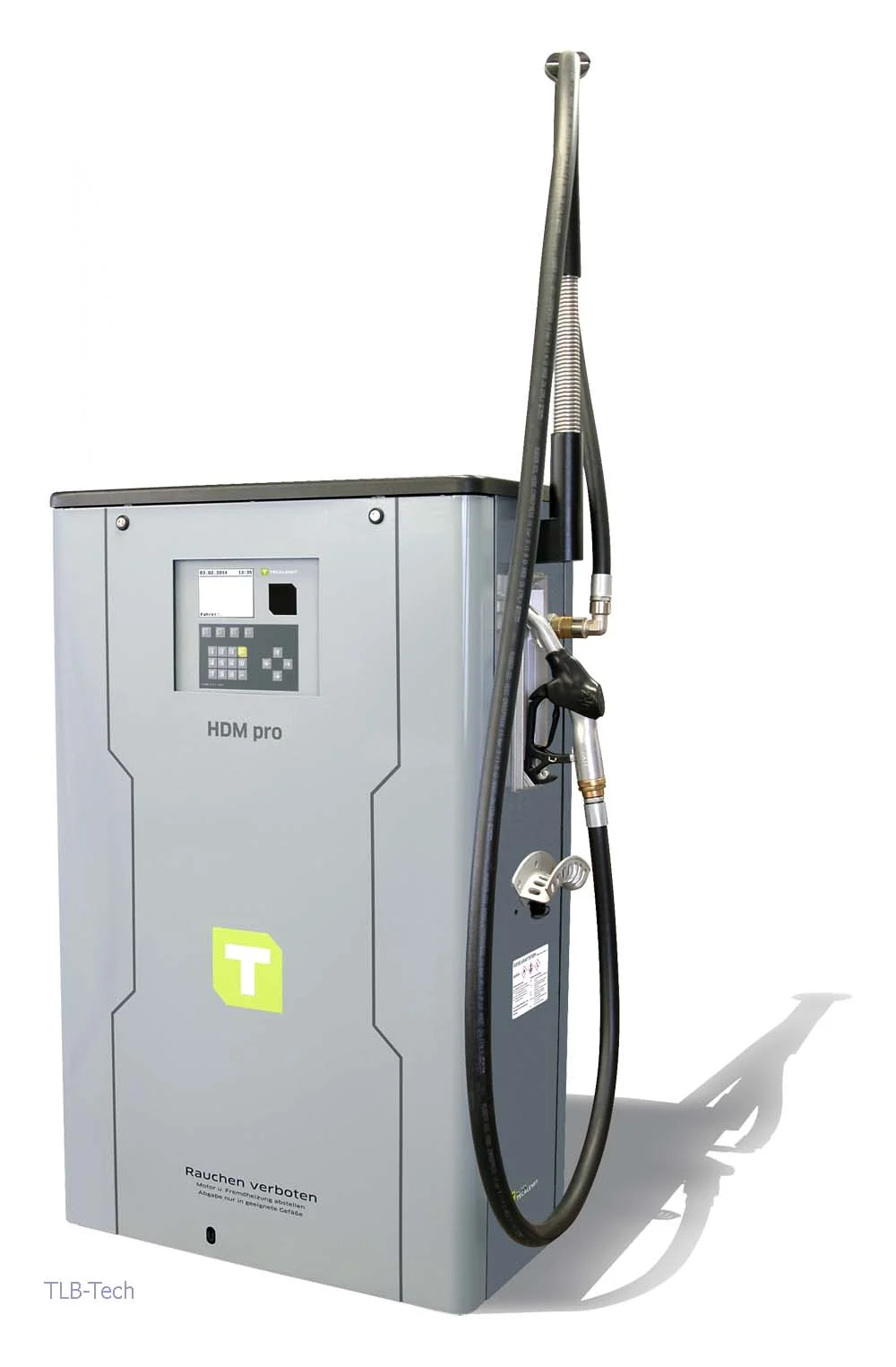

TECALEMIT Dieselzapfsäule HDM 150 pro USB mit Tankautomat HDA pro, Datenübertragung per USB-Stick, 140 l/min, 400 V

TECALEMIT Dieselzapfsäule HDM 150 pro mit Zwei-Zapfpunkt-Tankautomat HDA pro – 140 l/min, 400 V, nicht eichfähig oder eichfähig (MID), Datenübertragung USB, LAN oder LTE (auch mit Vorkonfiguration)

Die TECALEMIT Dieselzapfsäule HDM 150 pro ist eine Zapfsäule für 400 V mit integriertem Zwei-Zapfpunkt-Tankautomat HDA pro für Diesel, GTL, HVO100 und R33. Laut TECALEMIT fördert der selbstansaugende Zahnradpumpenblock mit Gasabscheider und Filter bis zu 140 l/min (viskositäts- und systemabhängig) bei bis zu 4 m Ansaughöhe; das 4-Kolbenmesswerk mit Impulsgeber misst mit < 0,5 %, abgegeben wird über Zapfventil ZVA 25 am Zapfschlauch DN 25 × 4 m. Der Tankautomat HDA pro verwaltet per Transponder und/oder PIN bis zu 2.000 Nutzer und speichert 10.000 Abgabedatensätze; anschließen lassen sich ein zweiter Zapfpunkt (z. B. AdBlue®) und zwei Messsonden zur Tanküberwachung. Die 8 Ausführungen kombinieren nicht eichfähig oder eichfähig nach MID (Zulassung DE-14-MI005-PTB027) mit Datenübertragung USB, LAN oder LTE (auch mit Vorkonfiguration). Bei der USB-Ausführung werden die Abgabedaten mit dem mitgelieferten USB-Stick am Tankautomaten abgerufen. LAN- und LTE-Modul übertragen die Abgabedaten kontinuierlich in die Websoftware myTecalemit. Für LTE nutzt TECALEMIT eine SIM-Datenkarte ohne Folgekosten für die Datenkommunikation mit Fallback auf GPRS (2G). Bei den Ausführungen mit Vorkonfiguration legt TECALEMIT bis zu 100 Fahrer und 100 Fahrzeuge aus der Liste an, die der Kunde mit dem Auftrag übermittelt, sodass das Gerät startklar in myTecalemit geliefert wird. Das pulverbeschichtete Edelstahlgehäuse (H 1425 × B 433 × L 1152 mm, 210 kg) mit Tropfwanne und Leckageüberwachung ist TRbF-konform; angezeigt wird auf einem beleuchteten Grafik-Display mit 640 × 480 Bildpunkten, bei den MID-Ausführungen auf einem TFT-Display.

Produktmerkmale

• Dieselzapfsäule 400 V mit Zwei-Zapfpunkt-Tankautomat HDA pro
• Nicht eichfähig oder eichfähig nach MID (DE-14-MI005-PTB027)
• Datenübertragung USB, LAN oder LTE (auch mit Vorkonfiguration)
• HDA pro: bis zu 2.000 Nutzer, 10.000 Datensätze, 2 Messsonden anschließbar
• Bis zu 140 l/min, Zapfventil ZVA 25, Zapfschlauch DN 25 × 4 m
• Zahnradpumpe mit Gasabscheider und Filter, 4-Kolbenmesswerk mit Impulsgeber, < 0,5 %
• Pulverbeschichtetes Edelstahlgehäuse, TRbF-konform, Tropfwanne mit Leckageüberwachung
• Für Diesel, GTL, HVO100 und R33

Technische Daten

• Hersteller: TECALEMIT
• Bauart: Dieselzapfsäule HDM 150 pro mit Zwei-Zapfpunkt-Tankautomat HDA pro
• Datenübertragung: USB, LAN oder LTE (auch mit Vorkonfiguration)
• Förderleistung: 140 l/min (viskositäts- und systemabhängig)
• Eichfähigkeit: nicht eichfähig oder eichfähig nach MID
• MID-Zulassung: DE-14-MI005-PTB027; Konformitätsbewertung Modul F (2014/32/EU)
• Fördermedien: Diesel, GTL, HVO100, R33
• Pumpe: selbstansaugende Zahnradpumpe mit Gasabscheider und Filter
• Zählwerk: 4-Kolbenmesswerk mit Impulsgeber, < 0,5 %
• Spannung: 400 V / 50 Hz
• Fahrer und Fahrzeuge: bis zu 2.000 Nutzer; Vorkonfiguration: je bis zu 100 laut Kundenliste
• Identifikation: Transponder und/oder PIN-Code; 2. Zapfpunkt und 2 Messsonden anschließbar
• Speicher: 10.000 Abgabedatensätze
• Anzeige und Bedienung: Grafik-Display 640 × 480 Bildpunkte, beleuchtet; MID-Ausführungen: TFT-Display
• Zapfstellen: 1
• Zapfschlauch: DN 25 × 4 m
• Zapfventil: Zapfventil ZVA 25
• Saugseite: Ovalflansch DN 50
• Ansaughöhe: bis 4 m
• Viskosität: 1–20 mPa·s
• Temperaturbereich: Umgebung −25 bis +55 °C, Medium −10 bis +35 °C
• Abmessungen: Höhe 1425 mm, Breite 433 mm, Länge 1152 mm
• Gehäuse: Edelstahl, pulverbeschichtet; Tropfwanne mit Leckageüberwachung (TRbF-konform)
• Gewicht: 210 kg

Verfügbare Ausführungen

Einsatzbereiche

• Betriebstankstellen in Fuhrpark, Logistik, Bau und Landwirtschaft mit Diesel, GTL, HVO100 und R33
• Betankungen, bei denen eine eichfähige Mengenmessung nach MID gefordert ist (MID-Ausführungen)

Lieferumfang

• 1 × Dieselzapfsäule HDM 150 pro mit Zahnradpumpe, 4-Kolbenmesswerk und Zwei-Zapfpunkt-Tankautomat HDA pro; Eichfähigkeit und Datenübertragung je nach Ausführung
• Zapfschlauch DN 25 × 4 m mit Zapfventil ZVA 25, Zapfschlauchhalter
• USB-Ausführungen: USB-Stick zur Datenübertragung
• Zugang zum myTecalemit Basismodul (kostenlos)

Hinweise

Die Förderleistung ist ein Richtwert von TECALEMIT und hängt von Viskosität und System ab. Für den eichpflichtigen Betrieb der MID-Ausführungen ist eine Konformitätsbewertung nach Modul F (2014/32/EU) erforderlich; die Kosten nach Aufwand trägt laut TECALEMIT der Kunde bzw. der Installationspartner. Änderungen an technischen Angaben durch den Hersteller vorbehalten.
